Системы «Дозатрон»

Устройство для пропорционального дозирования реагентов

Универсальный программируемый микроконтроллерный блок для пропорционального дозирования реагентов

Системы «Дозатрон» предназначены для автоматического пропорционального дозирования различных реагентов в процессах водоподготовки. Скорость подачи реагента автоматически меняется в зависимости от изменения расхода обрабатываемой воды.

Наш многолетний опыт подтверждает высокую надежность работы данной системы. «Дозатрон» входит в состав установок на нескольких тысячах объектов.

С помощью этой системы можно дозировать:

• гипохлорит натрия для обеззараживания питьевой воды, воды в оборотных циклах, для обезвреживания сточных вод;
• окислители, например перманганат натрия при обезжелезивании питьевой воды;
• коагулянты, например сульфат алюминия, хлорид железа в процессе очистки воды;
• флокулянты, например полиакриламид, Праестол в процессах очистки как питьевых, так и сточных вод;
• комплексоны - ингибиторы коррозии и отложений минеральных солей в трубопроводах и теплообменном оборудовании оборотных систем охлаждения, систем паро- и теплоснабжения, централизованного горячего водоснабжения (например, ОЭДФ - кислота, Zn-ОЭДФ Дифонат, АФОН, НТФ - кислота и др.);
• антискаланты - ингибиторы отложений, которые предупреждают появление твердых минеральных отложений на поверхности мембран, успешно заменяют умягчение или подкисление исходной воды в установках обратного осмоса;
• биодисперганты, бактерициды, сульфат меди, органические соединения брома и др. для защиты от биообрастаний в водооборотных системах;
• кислоты и щелочи, растворы солей в различных технологических процессах.

Комплект поставки системы «Дозатрон» включает: дозирующий насос перистальтического типа «Stenner», США и микроконтроллер МПВ^PRO.

Микроконтроллер используется для учета израсходованной воды и управления дозирующим насосом Stenner (подачей реагента). МПВ^PRO может также управлять работой установки «САНАТОР^®» для получения раствора гипохлорита натрия.

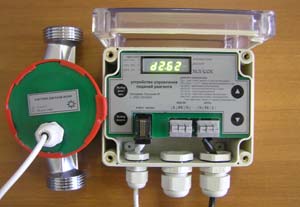

Микроконтроллера МПВ^PRO включает следующие элементы:

• блок управления;
• датчик расхода воды (устанавливается на трубопроводе);
• шнур сетевой.

Датчик расхода воды для системы «Дозатрон» выбирается из следующего параметрического ряда:

Производительность по воде, м³/ч

Микроконтроллерное устройство управления подачей реагентов в процессах очистки воды системы «Дозатрон». Паспорт и Инструкция по эксплуатации

Описание и инструкция по эксплуатации дозирующего насоса Stenner

Описание и инструкция по эксплуатации микроконтроллера МПВ^PRO

Схема подключения системы «Дозатрон» и установки Санатор

Технические характеристики МПВPRO	Показатель
Рабочая среда датчика расхода	вода по СанПиН 2.1.4.559-96
Температура воды	от 5 до 40 °С
Давление воды	не более 1 МПа (10 кгс/см2)
Потеря давления на максимальном расходе	не более 0,1 МПа (1 кгс/см2)
Температура окружающего воздуха	от 5 до 50 °С
Напряжение питания	230+20-30В, 50±1 Гц
Максимальная мощность токовой нагрузки	600 Вт
Собственная потребляемая мощность	не более 3 Вт

Подача реагента дозирующим насосом Stenner зависит от частоты вращения ротора электродвигателя, размера (номера) перистальтической трубки и установки микроконтроллера МПВ^PRO.

В зависимости от рабочего давления, насосы могут иметь два исполнения - низконапорное (максимальное давление нагнетания - 1,72 бар) и высоконапорное (максимальное давление нагнетания - 6,9 бар).

Насос подбирается из следующего параметрического ряда:

Серия дозирующего насоса Stenner	Скорость подачи реагента, л/сутки
45	0,6 - 151,4
85	0,9 - 257,4
100	0,9 - 302,8
170	0,6 - 514,8
